VMA-4540 影像量測系統

產品優勢

★  清晰銳利的圖像,易於使用的寬視野及長工作距離的設計 。

★  自動對焦具有高重複精度。

★  多種選擇的 LED 照明,使工件邊緣脫穎而出。

★  智慧化影像搜尋 及 2D CAD 設計形狀與允許公差的疊加功能。

★  多種載物台尺寸的選擇、長 Z 軸行程的便利性。



產品說明

NIKON  iNEXIV  VMA Series ( 3 種 Type )

追求易於使用的自動測量三維形狀,如寬視野,長工作距離,大 Z 軸行程。

● 易於使用的寬視野,清晰銳利的圖像

在舞台上固定寬達 13 mm x 10 mm ( 0.35 倍放大倍率 )的視野,也可以通過 5個階段10 個縮放來檢查細節,使用消色差物鏡(N.A. 0.11)以獲得高分辨率的圖像。

● 長工作距離物鏡

       從物鏡到待檢查物體上的焦點位置確保最大高度為 73.5 mm,對於測量具有較大高、低差的樣品很有幫助,還可以有效地測量薄而深的孔洞深度。



● 大 X、Y 行程和長 Z 軸行程

       iNEXIV VMA 系列具有三種尺寸的 X、Y 行程載物台: 250 x 200 mm, 450 x 400 mm 和 650 x 550 mm ,根據待測物尺寸選擇適合的機種, Z 軸高達 200 mm行程,可以測量具有高度的樣品。



● 自動對焦具有高重複精度

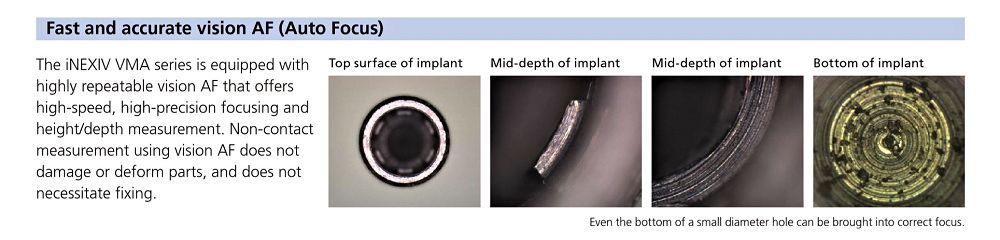

     快速和高重複性精度的圖像 AF 和可選的激光 AF ,有效聚焦在工件表面或邊緣,可輕易量測高度或深度。

● 雷射AF * Option )

專用於平面測量,並提供高重複精度,使用雷射自動對焦時,物鏡的工作距離為 63 mm。



● 三種類型的 LED 照明使邊緣脫穎而出

配備同軸落射照明、透射照明及壽命長、功耗低的 8 方向分光 LED 照明燈源 (入射角為 18° ) ,可清晰呈現工件邊緣,使量測結果更為精準。



                             同軸落射照明                       環形照明 ( 從左側 )              環形照明 (從後側 )              環形照明 (從 右側 )



● 智能搜索功能

即使在形狀不固定的情況下,例如傾斜工件或彎曲的連接器,也可以無錯誤的自動測量。



● 2D CAD 設計形狀疊加功能

CAD 所設計的形狀和輪廓公差範圍,可以疊加在待測物的影像上(數字 / 圖表檢查功能 ),因此可以直覺的判斷與設計的形狀不同或是否在公差範圍內。



● 選擇擴展測量功能的可能性

   接觸式測頭可用於測量不可見區域和側壁角度

   對於 VMA – 2520 / 4540 / 6555  ,( TP20  / TP200 )接觸式測頭可與出貨配件一起安裝。非常適合從頂部測量隱形部件的尺寸和角度。由於接觸式探頭與物鏡在軟件中同軸,因此可以在影像測量後輕鬆切換。

    *  VMA – 2520 V / 4540 V / 6555 V 是專用於影像測量的機器。
