6B-LED / 6D-LED Autocollimator 光學準直儀

產品優勢

★ 優異的 NIKON 光學,高解析物鏡設計可提升量測可靠度。

★ 6B 機型為 『明視野觀察』,適用於機械安裝及機台校準。

★ 6D 機型為 『暗視野觀察』,適用於光學製造業。

★ 真直度、平面度、平行度、精密角度…等量測功能。

★ 70mm 舒適、大視野直徑物鏡更容易精確判讀。

★ 使用不含有害物質的鏡片製造及符合環保趨勢的 LED 節能光源。

產品說明

NIKON Autocollimators  6B-LED / 6D-LED  ( 6B : 明視野呈像 / 6D : 暗視野呈像 )

        自動準直儀是利用光線產生平行光束,進行角度測量的光學設備,可測量微觀角度的差異及計算距離偏移量,藉以檢查各種屬性,如

直線度、平行度和偏轉…等量測數值,適用於光學製造和精密機械安裝所必需的重要工具。

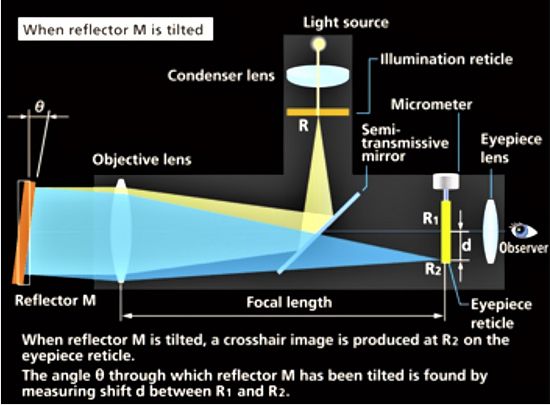

        自動準直儀的工作原理 ( 圖一 ),是藉由光源通過十字線模組 R,並透過半反射鏡成直角折射,該光會通過物鏡形成平行光束。然後將

其導向反射鏡 M 反射回物鏡,最後在目鏡產生十字線 R1 ,這被稱為『自動準直原理』

       如果反射鏡 M 傾斜角度為 0 度時,則在目鏡上產生十字線 R2,此時 R1 與 R2 兩組十字線會相互重疊。若反射鏡 M 與準直儀有傾斜

度時,讀取 R1 和 R2 之間的偏移 d 即可得知反射鏡 M 的傾斜角度 ( θ ),並進而換算出 M 的偏移距離。使用者可從準直儀目鏡之測微尺

讀取刻度數值,這使得高精度測量能夠達到 *0.5 秒弧度的精度 ( *0.5 秒弧 = 1 / 7200度 )。



                                                    ( 圖一 )

● 精密機械設備製造安裝運用 ( Autocollimator 6B-LED )

        機械安裝中自動準直儀對於精確角度測量具有相當重要的關鍵 ( 圖A ),機械製造業利用準直儀的平行光學原理,來測量機械結構表面的準直度,在調整機台設備軌道直線運動中扮演不可或缺的角色,將反射鏡支架組設置於軌道直線運行的移動位置,在反射鏡連續移動位置中,判讀準直儀十字線的偏移角度即可獲得相關資料。

       準直儀可用於測量兩個平坦表面之間的平行度的方法 ( 圖B )。兩個十字線圖像,一個來自待測量的反射表面,另一個來自標準反射表

面,同時可見,之間的差異即可在自動準直儀上讀出。

       安裝反射鏡來測量彈性部件中的偏轉的方法 ( 圖C ),在照片中,Autocollimator 6B 用於檢查顯微鏡的支架的直線度,當支架上下移動

位移時,測量直線度以檢查其是否符合垂直精度標準。

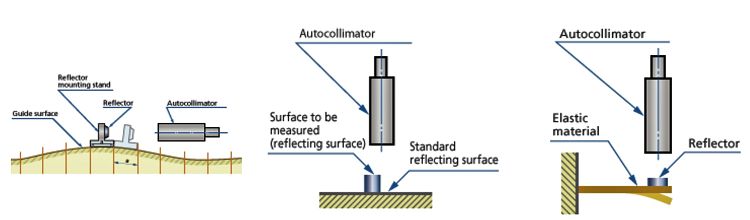

                                     ( 圖A ) 測量軌道運行表面直度            ( 圖B ) 測量平行度                              ( 圖C ) 測量彈性材料 / 測量垂直度



● 精密光學製造產業運用  ( Autocollimator 6D-LED / 適用於物體很小且反射光很微弱時使用 )

       測量光學鏡片凸面和凹面的曲率半徑,透過準直儀旋轉物鏡校正環結構,可以使光線散射或聚集,此功能允許測量凸面和凹面的曲率半徑 ( 圖D ) ,自動準直儀被放置成面向凸面或凹面的光學鏡片,使用者旋轉物鏡校正環結構,藉由反射光產生的十字線圖像清晰可見可以從物鏡校正環結構上的刻度讀取凸面或凹面的曲率半徑。
       自動準直儀工作的理論基礎是假設發射光和入射光應彼此平行,如果反射鏡不夠平坦,入射光將不會平行入射。自動準直儀的客觀校正環結構是允許使用者對此進行校正,且該物鏡校正環具測量凸面或凹面的曲率半徑這二種使用方式。

( 圖D ) 測量光學鏡片曲率



        NIKON 光學準直儀採用 70 mm 超大口徑及優異的光學呈像,利用光學反射原理及鏡頭精確的雙軸十字線,來產生清晰的反射交叉圖

像,可提高檢測精度及效率。

       利用光學反射原理及其精確的雙軸十字線,讀取 X 和 Y 主刻劃線上的標註度數,並利用呈像距離及讀取的度數換算出偏差值。

主要功能:真直度、平面度、平行度、直角度、精密角度…等確認。



                                                                                  明視野                                暗視野

產品規格

● 望遠放大倍數 : 38 X。

● 物鏡口徑 : 70 mm。

● 物鏡焦距距離 : 700 mm。

● 量測弧度範圍 : 30’ (分);最小讀值:0.5” (秒)。

● 量測精度 : 0.5” ( 5’ 時 ) / 1’ ( 30’ 時 ),有效距離:15 m。

● 光源 : LED 。

● 電源供應器 : AC 12V5A 或 AA 規格電池 x 2。

● 主體尺寸 : 鏡筒支撐外徑 68 mm,全長 490 mm。

● 重量  :  約 32 公斤 ( 含支架 )。







* CCTV  C-Mount Adapter  ( 可加裝攝影機提供更有效率的輔助檢測 )。



★ Accessory  配件陣容



                               ● Autocorrel mirror B                            ● Autocorrel mirror D                               ● Autocorrel mirror C



                               ● 8 – sided mirror                                   ● 12 – sided mirror                                     ● Penta prism
