VMZ-R3020 影像量測系統

產品優勢

★  NIKON 獨家大口徑物鏡,提升影像品質的呈像設計。

★  高精度的量測 (排除人為誤差)。

★  超高呈像工作距離 ( 50mm )。

★  TTL 同軸雷射,提升 Z 軸量測精度。

★  高精度 ,保證 U2 (對角線) 精度。

★  新世代的節能,創新三環 LED 環型光源光源設計。

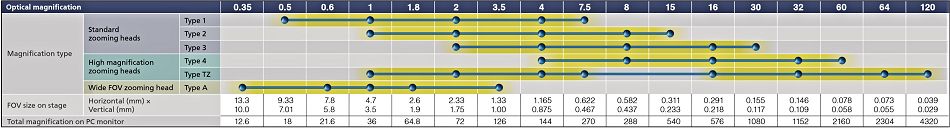

★  五段式 0.5X / 1X / 2X / 4X / 7.5X 光學變焦系統。

★  支援 AUTOCAD、 GERBER 軟體轉檔功能。

★  可於另一台電腦做離線程式設計。



產品說明

NIKON NEXIV VMZ-R Series

VMZ-R 是 NIKON 自行研發設計製造的 CNC  影像量測系統,舉凡工業投影機 ( X、Y軸 ) ,工具顯微鏡 ( X、Y、Z軸 ) 的應用範圍, 皆可適用。

NIKON 最新開發的高精度、高速量測及高解析( N.A.:0.3 ) 的 CNC 影像量測儀 VMZ-R 系列,採 NIKON 獨家 15X 的變焦鏡頭 (世界上範圍最大的),不只在精度上再升級,在Z軸的量測高度上也做了提升,讓產品的量測擁有更高的多元性。

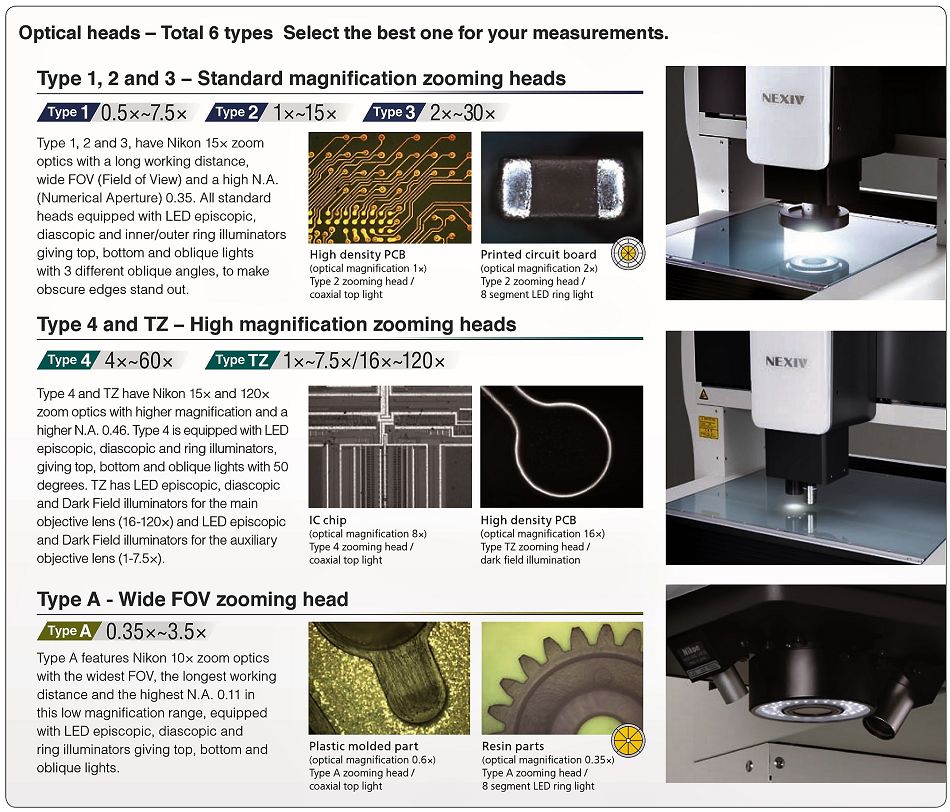

● 光學影像頭 ( 6 種 Type )

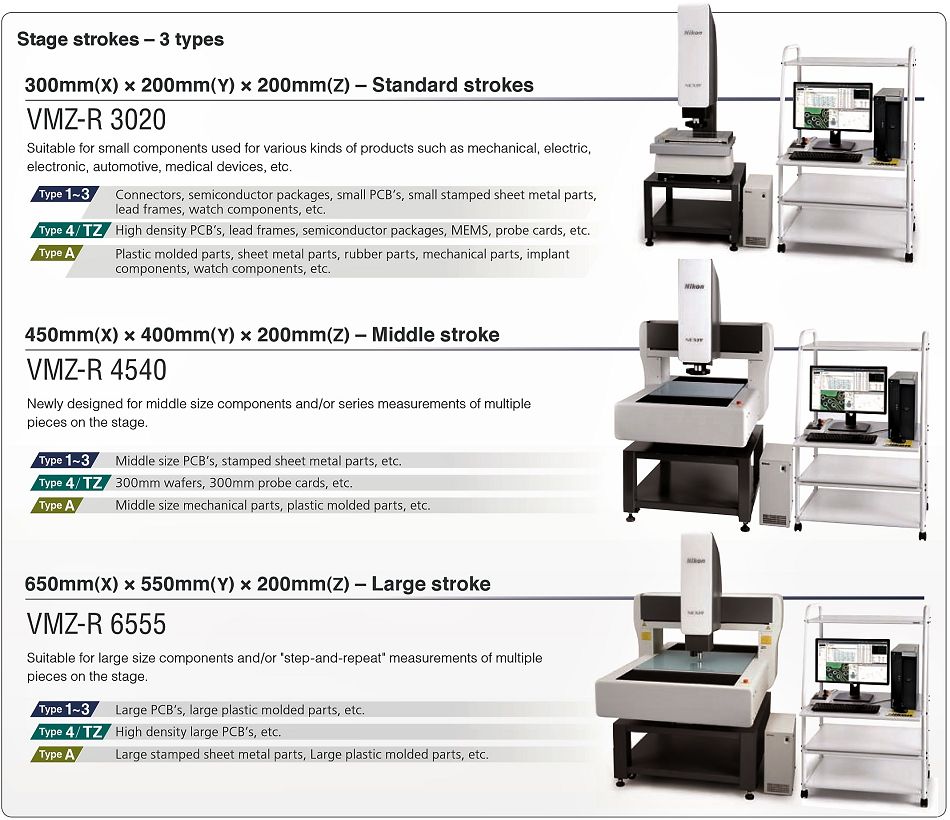

● 載物台尺寸 ( 3種 Type )
      ★ 高精度的 X、Y 軸載物台 , VMZ-R 3020 / 4540 / 6555 系列精度保證 ( L : Length in mm ) :
             U1      :1.2+4L/1000 µm
             U2xy :2+4L/1000 µm
             Z :1.2+5L/1000 µm

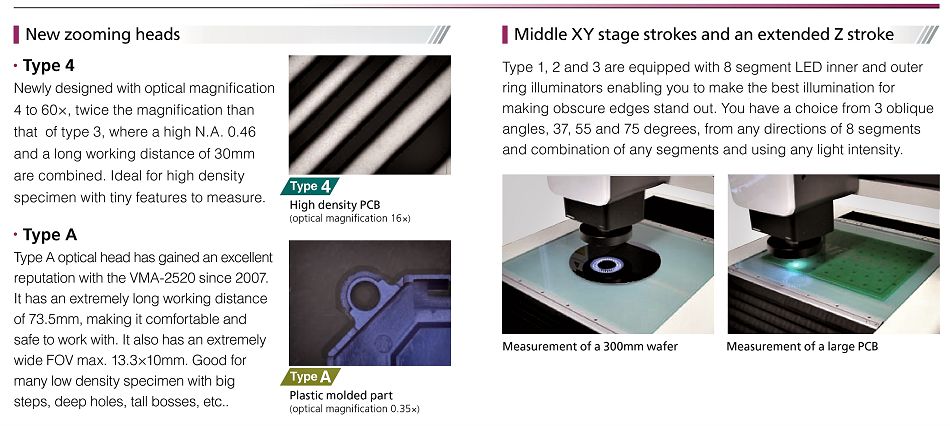

●  新研發的變焦光學鏡頭( Type 4 and Type A )
 ●  新雷射系統

             除原有影像光學對焦及 TTL 同軸雷射對焦、掃描等功能,新的雷射感應器也可量測薄膜的表面及底部,進而測量出膜厚。

             更快的掃描速度 : Max. 1000 Points / sec

 ●  創新光源設計

          表面同軸光、底部光及環型光皆採用 LED 的設計,光源更穩定且壽命更長。

          環型光源有三種不同照射角度且八方向的 設計,讓邊界的判讀及量測更加簡易、精確。



  Black & white 1/3 ” CCD , Color  1/3 ” CCD ( ★ Option )  。

●  APS(Auto Position Search):自動軸向校正。

●  MPS(Multi -Pattern Search):影像搜尋功能。

●  PMM(Pattern Matching Measurement):影像比對功能。

●  Image Auto Focus / AF :影像自動對焦系統。

●  獨家影像處理技術,使困難辨別的邊界變清晰,新的影像處理過濾器。



●  互動及教導式的量測精靈,使操作者編寫程式更快速更容易。

●  幾何公差 ( GD&T ) 的計算



●  真圓度的計算,可選擇最小平方法、最小區域法、最大內接圓或最小外接圓方式計算。

●  平面度 ( 平坦度 ) 的計算,可選擇最小平方法、最小區域法或最大、最小三點法計算平面度。

●  真直度 ( 直線度 ) 的計算,可選擇最小平方法、最小區域法得到最佳二分端點。

可套用產品理論圖形,並將公差帶入,讓實際量測圖形與理論圖形做比對,使錯誤及偏差的位置直接以圖形顯示,目視即可判讀。

   ☆  錯誤或偏差的圖像可以在雙軸或單軸方向進行旋轉。

   ☆  基準圖形可以由 CAD 圖或 X 、Y、Z 座標軸中建立。

   ☆  量測出的輪廓可以輸出成 CSV 或  DXF 文件。

   ☆  比對報告可以輸出成 PDF 文件。

● 創新報告格式

       量測完成可以讓結果與圖形同時呈現,不再只有空蕩蕩的數據,報告一目了然,省下以往與各單位溝通量測位置的時間,讓生產更順利也更快速。

★  NIKON NEXIV  VMZ-R 新世代,五大創新設計 。
