LV100ND
  • LV-100ND / LV-100NDA 正立式金相顯微鏡
  • LV-100ND / LV-100NDA 正立式金相顯微鏡

LV-100ND / LV-100NDA 正立式金相顯微鏡

產品優勢

★ 採用NIKON 獨特的 CFI60-2 光學系統設計。

★ 採用消色差、消球面差之超低散射高級光學鏡片。

★ 目鏡筒採正立光學設計,便利操作。

★ 獨特優異的色彩呈像設計。

★ 獨特優異的『暗視野光學』呈像設計。

★ 新世代的節能設計。

★ 符合人體工學的結構設計。

★ 光學觀察與影像輸出共焦。

★ 專為 6吋以下工件設計。

產品說明

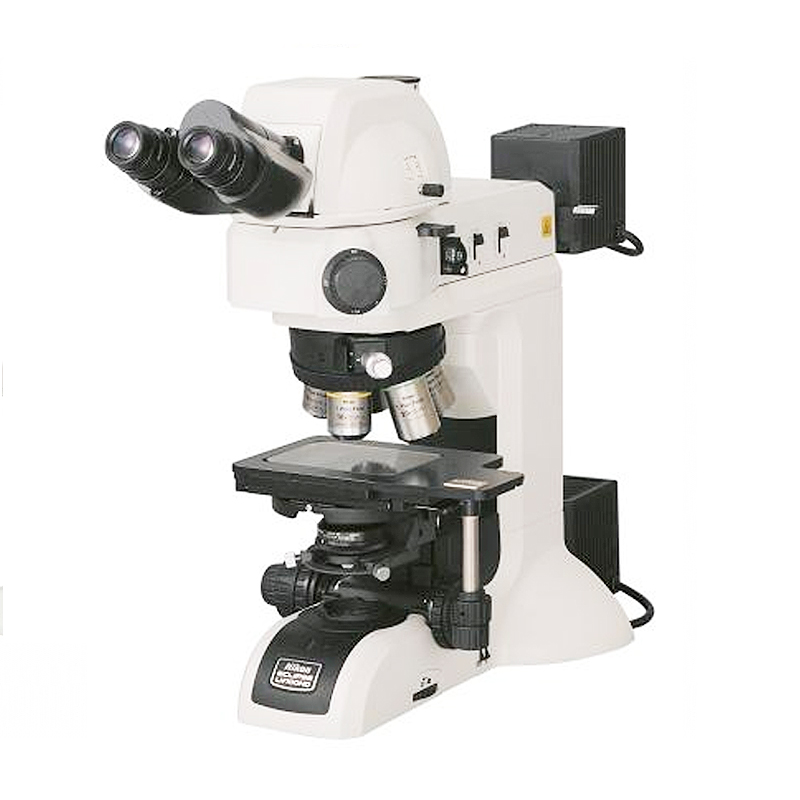

NIKON LV-100ND / LV-100NDA 金相顯微鏡

       採用 NIKON 獨特的 CFI60-2 光學系統設計,可以同時保證較長的工作距離 (W.D.)和較高的數值孔徑 (N.A.)和最先進的色彩表現;光學物鏡採用不含鉛、砷等有害物質的環保材料製成,本體可選配反射照明和透射照明兩類型,以滿足各種工業領域的觀察、研究及分析的各種需求。

        註:反射照明為LV-150N / LV-150NA之機種。



        NIKON CFI60-2 新一代光學系統延續 CFI-60 優異的光學,在 5X、10X、20X 暗視野 ( Brightfield )物鏡中,採用獨特的複眼透鏡設計( Fly-eye lens ),於暗視野觀察中,可以充分獲得最均勻且明亮的光學效果。





           在 TFT-LCD 產業,CR (Glass thickness Correction features) 鏡頭上有重大改革。



          ★★ 業界優異的干涉物鏡光學設計 ( Two-beam interferometry )



        NIKON採用獨特的複眼透鏡設計(Fly-eye lens),可以充分發揮燈絲的亮度,從而在全視野範圍內獲得最均勻且明亮的照明,更是數位成像的絕配。



●  本體加裝 Column riser 配件,工件高度可從 38 mm增加至 73 mm,有效解決工件高度限制。

●  正像光學鏡筒,方便使用者操作

       LV-TI3:正像三眼目鏡筒,100:0 / 0:100 光學與影像輸出分光。

       LV-TT2:正像三眼目鏡筒,80:20 / 20:80 光學與影像同步輸出分光  (具仰角、俯角調整設計)。

●  可搭配 NIKON C-Mount Adapter 或 獨家 C-Mount Adapter 使光學觀察與影像輸出為共焦。

●  多選擇性的物鏡鼻輪 ( Nosepiece )



●  觀察領域之擴大:明、暗視野,簡易偏光,微分干涉 DIC,並可擴充螢光觀察功能。

●  可加裝高解析彩色數位攝影機、藉由軟體執行影像拼接、景深擴展及相關數據e化資料庫等功能,符合工業 4.0大數據分析之導向

●  多尺寸的載物台 ( ESD 兼容 )

                   6×4 (150 x 100 mm) 行程,具X、Y微調載物台( 附玻璃可由底部光穿透 )。

                   6×6 (150 x 150 mm) 行程,具X、Y快速移動及微調載物台(不透光 )載物台。

●  反射 / 透射照明機型 ( LV-100ND / LV-100NDA )

       採用新世代的節能設計,將燈泡多餘的照明光線經由高反射材料及結構設計,通過 LV-UEPI 光軸後,明亮度要比普通的 100W 燈泡光源增亮 20%;選配簡易偏光配件及 DIC 配件,可以實現微分干涉(DIC)觀察。

       註:LV-100NDA為具有電動鼻輪控制之機種。



● 適用半導體、IC封裝、印刷電路板 (PCB)、LED產業 (PSS)、面板產業 (TFT-LCD/OLED)、金相組織、材料分析…等產業。
