LED 偏光環形燈源

產品優勢

★  有效消除 LED 照射到部件所產生燈珠的 LED 光點。

★  將 LED 環形燈源與偏光原理整合為一的創新設計。

★  特殊偏光材料,偏光效果好。

★  光源調節時,無色溫變化。

★  可調整 LED 明亮度及偏光角度,更容易清楚觀察工件表面狀況。

★  加裝於立體顯微鏡或視覺檢測鏡頭,提供更多元的分析及觀察。

★  採鋁合金材料車削成形,使用壽命長,不易變形。





產品說明

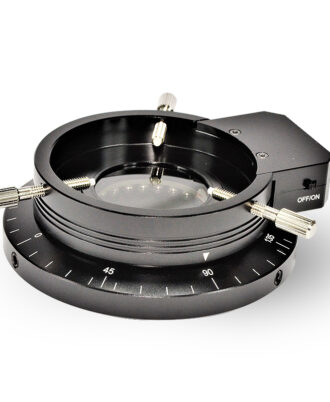

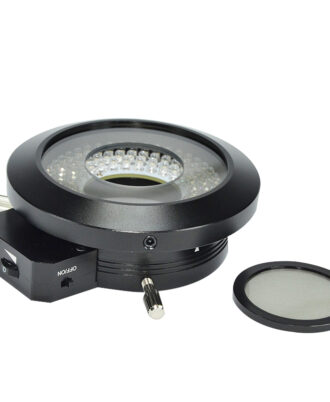

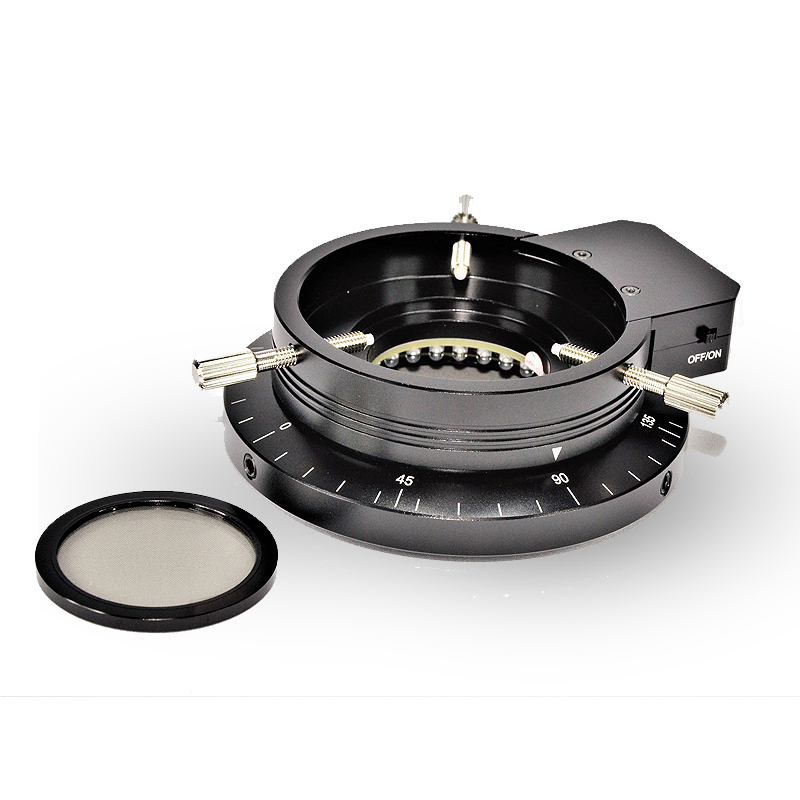

LED 偏光環形燈源

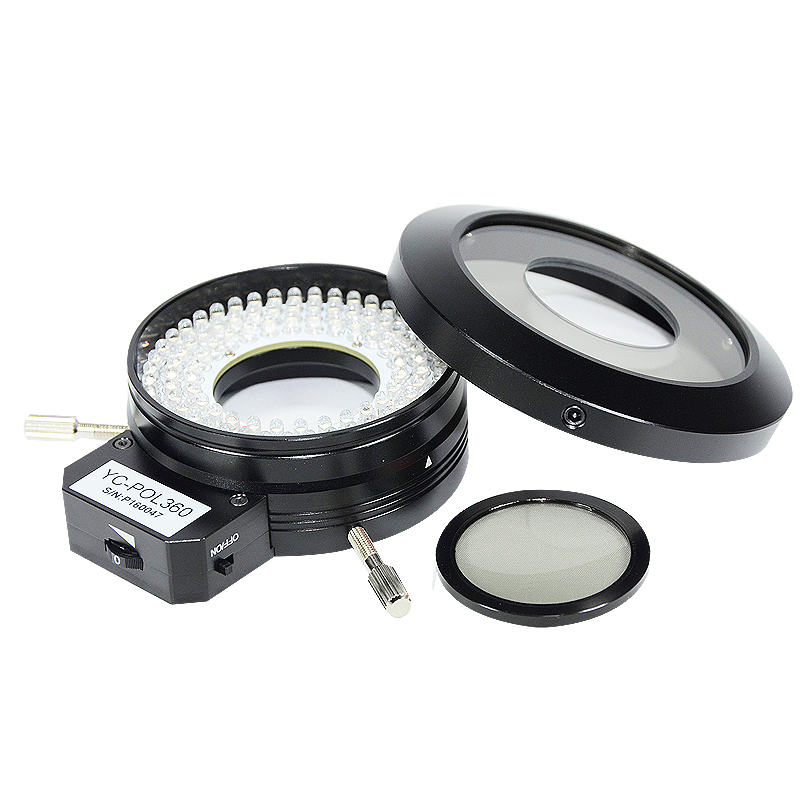

型號 : YC – POL360

       立體顯微鏡、視覺顯微鏡照明使用,表面高反光材質檢測時,可以有效消除 LED 環形燈照射到部件所產生燈珠的光斑及減少環境干擾光。

       光鏡 ( Polarizer, PL ),又稱偏振鏡。是利用偏振光的特性,運用在特定工件,使難以觀察到的瑕疵、刮痕及顏色,真實的呈現,

充分解決光線在環境中漫射產生的困擾。

       利用偏光片旋轉不同角度產生不同的入射角、可呈現出不同的觀察效果。當兩片偏光片相疊在一起,調整兩偏光片之光軸的相角度,

則會使通過兩偏光片的光強度產生明顯的變化,當兩片的光軸垂直相交時,通過的光最少,可呈現 出最暗也是最好的觀察工件表面模式。



產品規格

●  LED 顏色 : 白色。

●  LED 數量 : 120 顆。

●  使用壽命 : 20,000小時。

●  光亮調節範圍 : 0 ~100%。

●  輸出電壓: AC 100 ~ 240 V ( 通過 UL 認證 )。

●  輸入電壓 : DC 24V / 500 mA。

●  工作距離 : 40 ~ 120 mm。

●  物鏡安裝內徑 : 62 mm / 深 : 10 mm  ( **注意 : 物鏡或鏡筒口徑太大無法安裝 )

●  適用環境 : 溫度 0 ~ 40 ℃ / 濕度 20 ~ 80%。



適用產業

 *印刷電路板、視覺檢測設備製造、連接器、 LED、SMD、電子零組件外觀檢查、材料分析…等。

 *印刷電路板應用 : 觀察金手指刮痕、鍍鎳、結塊、凹陷、沾漆、顏色、膠殘留…等。





應用案例



                            ★★★  左、右二張照片都是同一工件、同一視野及同一設備,但不同偏光角度所擷取  ★★

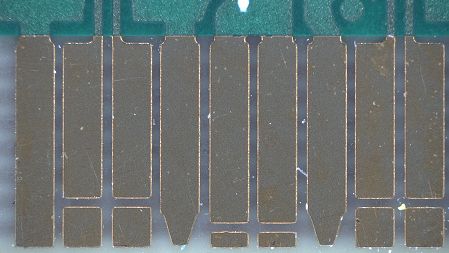

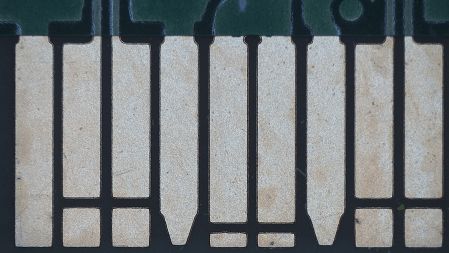

      ( 圖一 ) 90度偏光角度,清晰易見                                                      偏光0度(一般環形光源)



      ( 圖二 ) 90度偏光角度,清晰易見                                                      偏光0度(一般環形光源)



      ( 圖三 ) 90度偏光角度,清晰易見                                                       偏光0度(一般環形光源)



      ( 圖四 ) 90度偏光角度,刮痕、髒污、瑕疵清晰易見 。                    偏光0度(一般環形光源)
