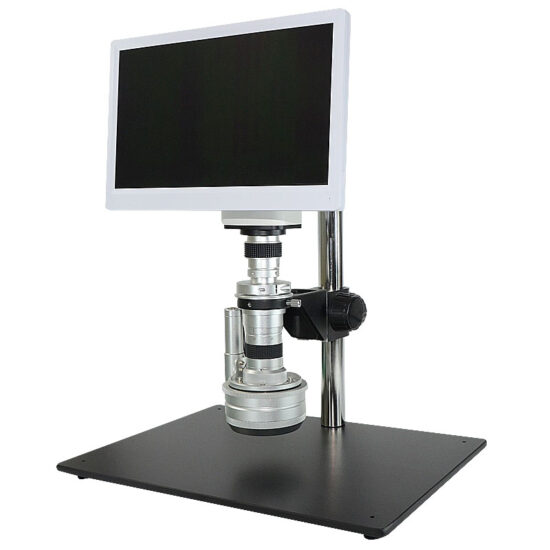

三維 / 3D 顯微鏡

產品優勢

★  清晰觀察 PCB 通孔孔壁、多層板板邊、工件側邊及組件焊接點的利器。

★  高解析、高畫素全彩攝影機。

★  優異的光學呈像設計。

★  獨特優異的色彩還原及 HDR 技術,提供更完善、更有效的產品分析。

★  1080P  HD 即時錄影。

★  內建 16G SD 儲存卡。

★  高度智能化及簡易的操作。

產品說明

        本產品是專為一般顯微鏡檢測不到的角度而設計,如組件焊接點觀察、通孔孔壁、多層板板邊、被動元件…等分析觀察,廣泛使用

於 PCB、SMD、BGA、表面貼合…等產業,物鏡本體具有 360 度全方位的觀察效果,高景深設計,搭配高解析數位攝影機及全彩顯示屏

幕,可觀察高分辨率與景深優化的優異影像,輕易呈現出產品工件邊緣狀況進而分析,可即時發現並降低產品不良率,本體使用可調式白

LED 照明,具備節能與長效壽命,滿足科技產業不同工件之需求。

        部分客戶礙於板材尺寸較大,無法在固定觀察顯微鏡的既定條件下,利用手工方式翻轉板材以利觀察通孔孔壁、多層板板邊、被動元

件周邊…等,為提升效能並有效分析,特別引進此設備,利用高解析的變倍物鏡、高畫素的 HDMI 彩色攝影機及高對比的 11.6 吋 Retina

1920×1080 畫素 HDMI 彩色顯示器,將較大型工件放置於桌面或載物台上就能清楚觀察通孔孔壁、多層板板邊、被動元件周邊…等,提升

作業效率。



產品規格

型號 : YC-3D- 30 / 45 / 60

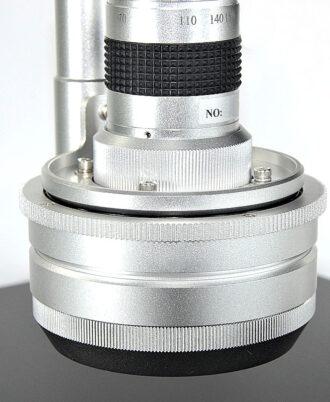

●  物鏡連續變倍 : 25X ~ 150X,變倍比為 6.0 : 1。

●  觀察角度 : 30 / 45 / 60 度 (規格選配 YC-3D- 30 / 45 / 60 )。

●  電動控制器 : 可控制 LED 環形燈明、暗度,反射稜鏡旋轉速度及方向。

●  攝影機規格 : 高解析 500 萬 / 600 萬畫素 HDMI 彩色攝影機。

●  顯示螢幕  : 11.6 吋 Retina 1920×1080 畫素 HDMI 高解析彩色顯示器。

●  標準 0.5X C-Mount Adapter 接口。

●  鏡頭尺寸 : 220 x 110 mm ( L x W )不含攝影機。

●  標準平台 : 400 x 300 mm ( W x D )。

( PS : 載物台尺寸、功能,可依工件尺寸大小客製化或使用萬向支架組 )。
